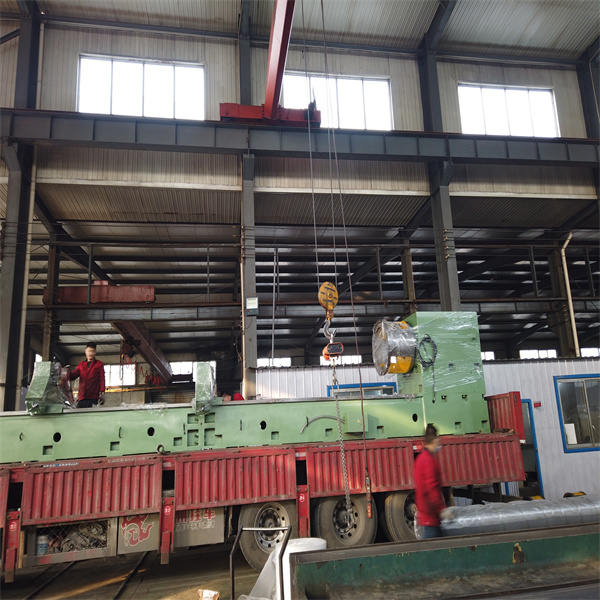

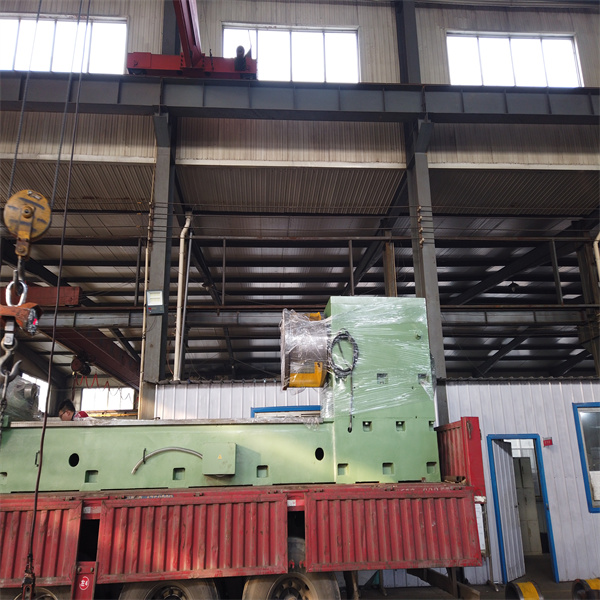

11月18日，由我公司設計制造的TSQK2280x6M型數控深孔鏜床完成試車，順利裝車發往客戶處。
發貨前各部門對該深孔拉鏜床的發貨進行了全面的準備工作，確保該機床各項附件齊全無遺漏，質檢部做好了出廠前的最終檢驗工作。并與客戶負責人員做好溝通，確保正常卸貨。
◆該機床為深孔加工機床，可完成大直徑重型零件深孔的鉆，鏜和套料加工。
◆加工時工件低速旋轉，刀具高速旋轉并進給。
◆鉆孔時采用BTA內排屑的工藝方式。
◆鏜孔時采用鏜桿內供切削液向前（床頭端）排切削液，排切屑的工藝方式。
◆套料時采用外排屑的工藝方式，需配套專用套料刀具，刀桿和專用工裝夾具。
◆根據加工的需要，機床配有鉆（鏜）桿箱，刀具可旋轉并進給。
主要技術規格及性能：
| 技術規格 |
型號/參數 |
|
TSQK2180
|
TSQK2280
|
|
工作范圍
|
鉆孔直徑范圍
|
Φ50-150mm
|
/
|
|
鏜孔的最大直徑
|
Φ800mm
|
|
鏜孔的最大深度
|
1-16m
|
|
套料直徑范圍
|
Φ150-Φ500mm
|
|
工件夾持直徑范圍
|
Φ270-Φ1200mm
|
|
主軸
|
主軸中心高
|
800mm
|
|
床頭箱主軸孔徑
|
Φ120mm
|
|
主軸前端錐孔
|
Φ140mm，1：20
|
|
主軸轉速范圍
|
1-200r/min 3檔無級
|
|
鉆桿箱
|
鉆桿箱主軸孔徑
|
Φ120mm
|
/
|
|
鉆桿箱主軸前端錐孔
|
Φ140mm，1：20
|
/
|
|
鉆桿箱轉速范圍
|
6-270r/min 12 kinds
|
/
|
|
進給
|
進給速度范圍（無級）
|
5-500mm/min
|
|
拖板快速移動范圍
|
2m/min
|
|
電機
|
主電機功率
|
55kw
|
|
鉆桿箱電機功率
|
45kw
|
無
|
|
液壓泵電機功率
|
1.5kw n=440r/min
|
|
快速移動電機功率
|
7.5kw
|
|
進給電機功率
|
7.5kw（伺服電機）
|
|
冷卻泵電機功率
|
11kw*2+5.5kw*2
|
7.5kw*3
|
|
其他
|
導軌寬度
|
1250mm
|
|
冷卻系統額定壓力
|
2.5Mpa
|
0.36Mpa
|
|
冷卻系統流量
|
200，400，600，800L/min
|
300，600，900L/min
|
|
液壓系統額定工作壓力
|
6.3Mpa
|
|
授油器承受最大軸向力
|
68KN
|
|
授油器對工件的最大頂緊力
|
20KN
|
外形尺寸及重量：
| |
1000
|
2000
|
3000
|
4000
|
5000
|
6000
|
7000
|
8000
|
9000
|
10000
|
|
長*寬*高
|
13000*
4000*
2500
|
15000*
4000*
2500
|
17000*
4000*
2500
|
20000*
4000*
2500
|
22000*
4000*
2500
|
24000*
4000*
2500
|
26000*
4000*
2500
|
29000*
4000*
2500
|
31000*
4000*
2500
|
33000*
4000*
2500
|
|
凈重
|
53
|
56
|
59
|
63
|
66
|
69
|
72
|
76
|
79
|
82
|
